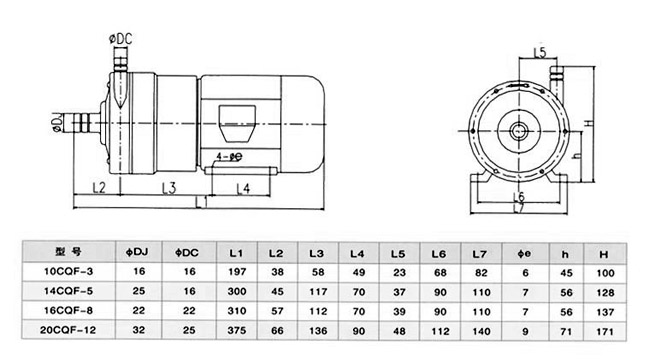

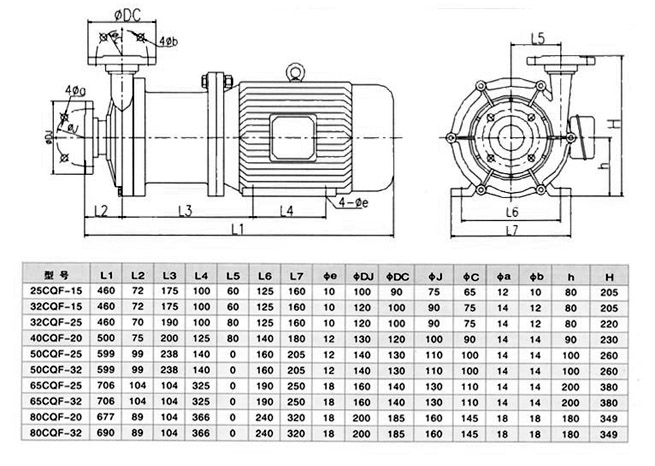

- 安裝尺寸
- 應用領域
一、產品概述：

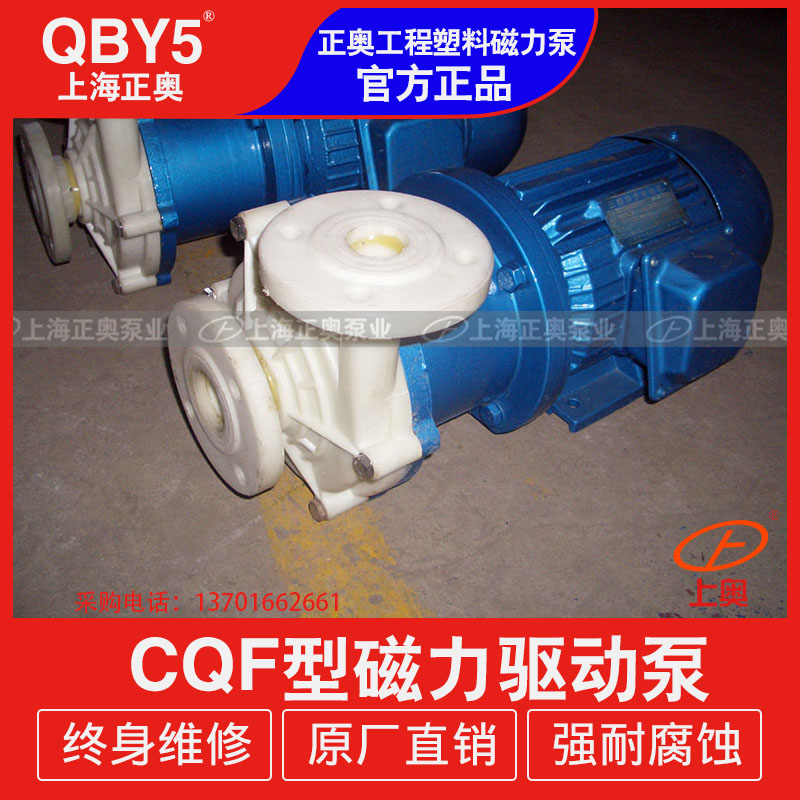

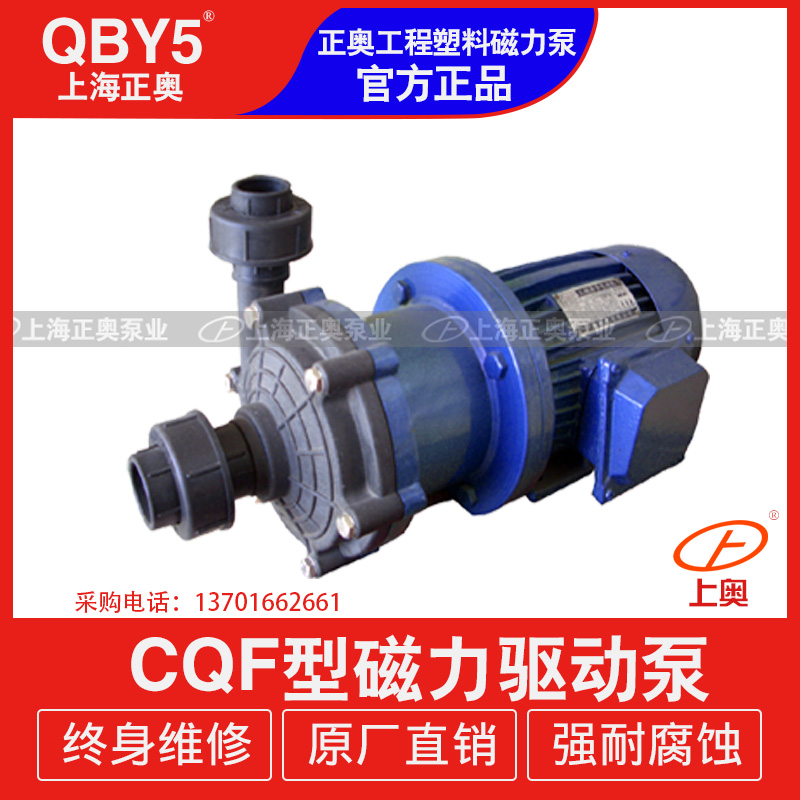

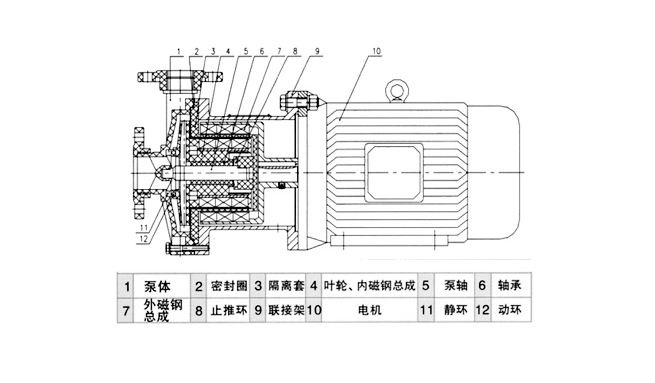

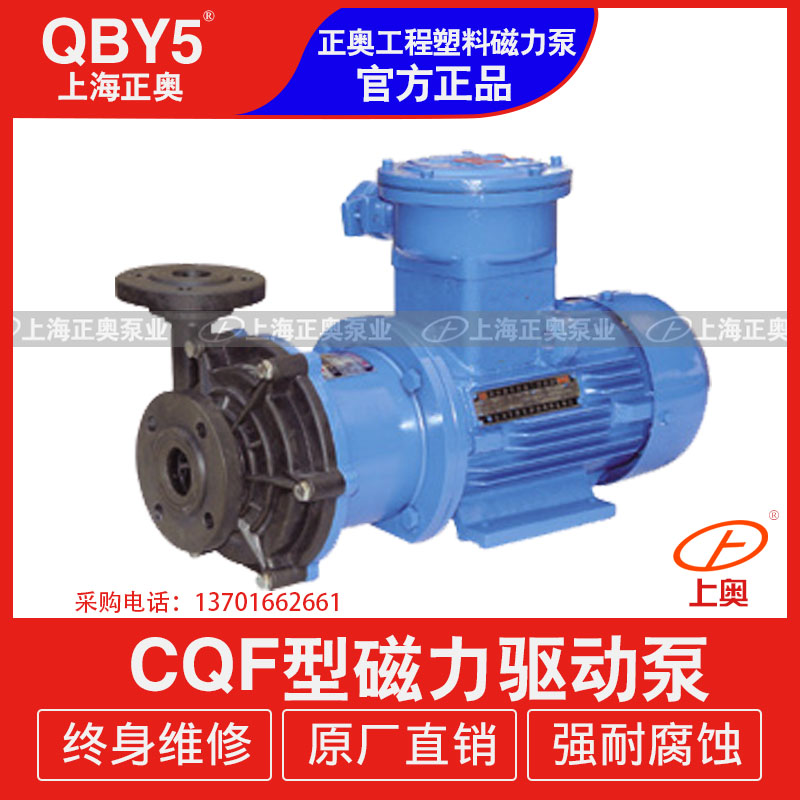

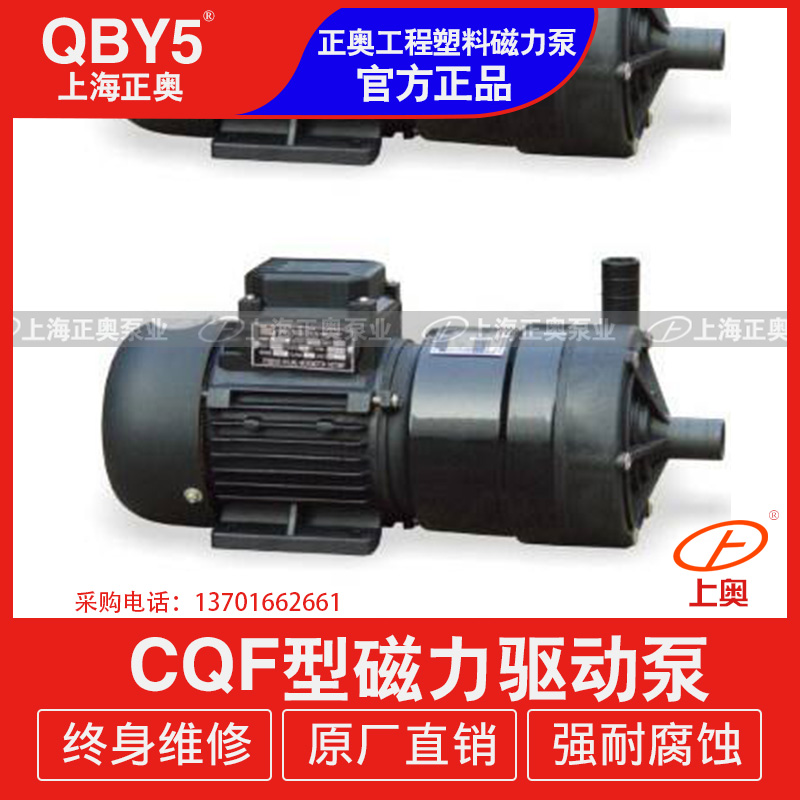

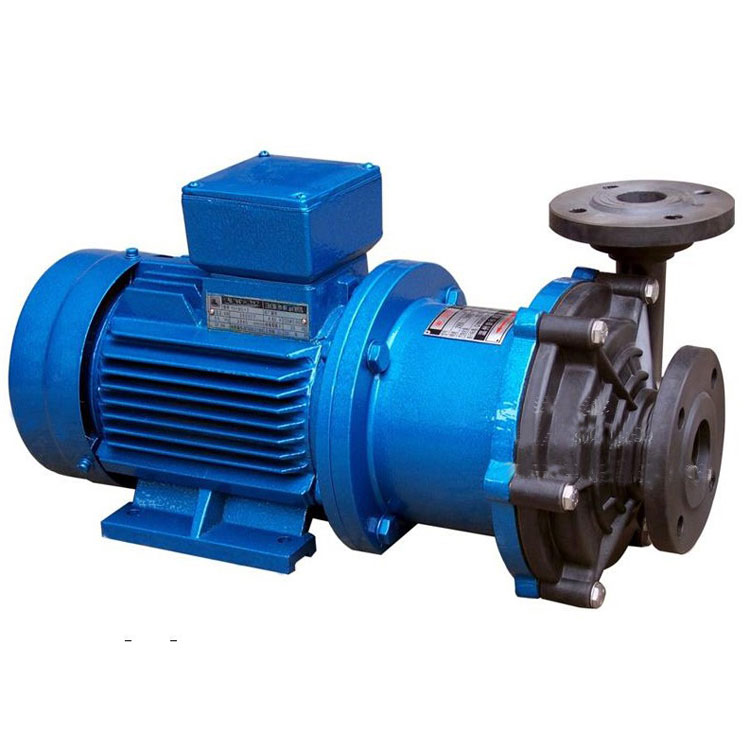

CQF型磁力驅動泵（簡稱磁力泵）是將永磁聯軸器的工作原理用于離心泵的新產品，設計合理，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的平水。
二、主要特點：

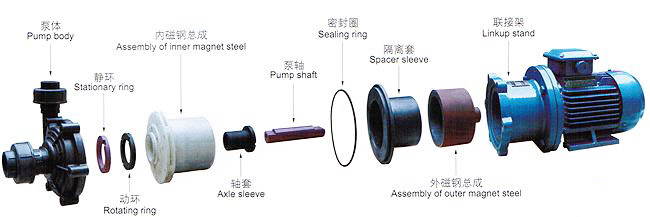

磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造材料，因此它具有良好的抗腐蝕性能，并可以使實輸送介質免受污染。
三、產品用途：
磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便�？蓮V泛用于化工，制藥，石油，電鍍，食品，電*影照相洗印，科研機構，國防工業等單位 抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送。防爆電動機選用此泵則更為理想。
四、產品意義:
五、性能參數：
|
型號
|
口徑
|
揚程
（m） |
流量
|
電機功率
（KW） |
轉速
（r/min） |
電壓
（V） |
吸程
（m） |
||
|
進口
（mm） |
出口
|
（L/min）
|
（m3/h）
|
||||||
|
10CQ-3
|
10
|
8
|
3
|
19
|
1.14
|
0.025
|
2850
|
220
|
2.5
|
|
14CQ-5
|
14
|
10
|
5
|
20
|
1.2
|
0.12
|
2900
|
380/220
|
3
|
|
16CQ-8
|
16
|
12
|
8
|
25
|
1.5
|
0.18
|
〃
|
380/220
|
3
|
|
20CQ-12
|
20
|
14
|
12
|
50
|
3
|
0.37
|
〃
|
380/220
|
4
|
|
25CQ-15
|
25
|
20
|
15
|
110
|
6.6
|
1.1
|
〃
|
380
|
4
|
|
32CQ-15
|
32
|
25
|
15
|
110
|
6.6
|
1.1
|
〃
|
〃
|
4
|
|
32CQ-25
|
32
|
25
|
25
|
110
|
6.6
|
1.1
|
〃
|
〃
|
4
|
|
40CQ-20
|
40
|
32
|
20
|
180
|
10.8
|
2.2
|
〃
|
〃
|
6
|
|
50CQ-25
|
50
|
40
|
25
|
240
|
14.4
|
4
|
〃
|
〃
|
6
|
|
50CQ-40
|
50
|
40
|
40
|
220
|
13.2
|
4
|
〃
|
〃
|
6
|
|
50CQ-50
|
50
|
40
|
50
|
130
|
7.8
|
5.5
|
〃
|
〃
|
6
|
|
65CQ-25
|
65
|
50
|
25
|
280
|
16.8
|
5.5
|
〃
|
〃
|
6
|
|
65CQ-35
|
65
|
50
|
35
|
450
|
27
|
7.5
|
〃
|
〃
|
6
|
|
80CQ-35
|
80
|
65
|
35
|
850
|
51
|
11
|
〃
|
〃
|
6
|
|
80CQ-50
|
80
|
65
|
50
|
850
|
51
|
15
|
〃
|
〃
|
6
|
六、故障與排除
|
故障形式 |
產生原因 |
排除方法 |
|
泵不出水 |
水泵反轉 逬水管道漏氣 泵腔蓄水太少 電壓太高，啟動時聯軸器打滑 吸程太高 |
改變電機接線 社絕漏氣 增加蓄水量 調正電壓 降低泵安裝位置 |
|
流量不足 |
吸入管徑太小 葉輪流道阻塞 揚程過高 轉速太低 |
調換進水管 清洗葉輪 開大出水閥 恢夏額定轉速 |
|
揚程過低 |
流量過大 轉速太低 |
關小出水閥 恢復額定轉速 |
|
矂音太大 |
軸嚴重磨損 軸套嚴重磨損 驅動磁鋼杯與隔離套接觸 |
更換泵軸 更換軸套 拆除泵頭重新組裝 |
|
漏 液 |
0型密封圏損壞 |
更換0型密封圏 |
七、材料耐腐蝕性能（供參考）
|
介質名稱 |
濃度 % |
聚丙烯 |
濃度 % |
ABC |
||
|
25℃ |
50℃ |
20℃ |
60℃ |
|||
|
硫 酸 |
60 |
√ |
|
|
√ |
× |
|
硝 酸 |
25 |
√ |
|
|
√ |
O |
|
鹽 酸 |
<36 |
√ |
|
|
√ |
√ |
|
氟氟酸 |
35 |
√ |
|
|
√ |
× |
|
醋酸 |
<80 |
√ |
|
|
√ |
O |
|
氫氧化鈉 |
100 |
√ |
|
|
√ |
√ |
|
重鉻酸鉀 |
25 |
√ |
|
|
√ |
√ |
|
溴水 |
|
√ |
|
|
O |
× |
|
乙醇 |
|
√ |
|
|
√ |
√ |
|
丙酮 |
|
× |
|
|
O |
|
|
四氯乙烷 |
|
O |
|
|
O |
× |
|
氟利昂22 |
|
√ |
|
|
O |
O |
|
漂白液 |
CL13% |
√ |
|
|
O |
O |
|
電鍍液 |
|
√ |
|
|
O |
× |
|
照相液 |
|
√ |
|
|
√ |
√ |
|
介質名稱 |
濃度 |
不銹鋼 |
濃度 |
陶瓷 |
||
|
% |
25℃ |
50℃ |
% |
25℃ |
80℃ |
|
|
硫酸 |
＜5 |
√ |
X |
|
V |
V |
|
硝酸 |
7070 |
V |
√ |
|
V |
V |
|
鹽酸 |
|
X |
|
|
V |
V |
|
氟氟酸 |
|
X |
|
0~100 |
X |
|
|
醋酸 |
<20 |
√ |
√ |
|
V |
V |
|
氫氧化鈉 |
70 |
√ |
√ |
|
0 |
X |
|
重鉻酸鉀 |
40~60 |
V |
V |
10~20 |
V |
V |
|
溴水 |
|
0 |
|
|
V |
V |
|
乙醇 |
|
V |
√ |
|
V |
V |
|
丙酮 |
|
V |
V |
|
V |
|
|
四氯乙烷 |
50 |
V |
V |
|
V |
V |
|
氟利昂22 |
|
V |
|
|
V |
V |
|
漂白液 |
C112% |
X |
|
|
V |
V |
|
電鍍液 |
|
|
|
|
V |
V |
|
照相液 |
|
V |
|
|
V |
V |
