- 產品概述
一、產品概述：
1、抽氣效率高、極限真空高、使用壽命長 2、內置自動防返油止回閥
3、抽除水蒸氣能力強 4、內置壓力油循環系統
5、振動少、噪聲低 6、方便、多檔的其陣法控制
7、外形美觀精致 8、結構簡單、使用方便、易于維修
9、泵體采用新材料、新工藝
二、用途：
1、 該型泵是用來對密封容器抽除氣體綿基本設備之一，它可單獨使用也可作為增壓泵、擴散泵、分子泵等的前級泵，維護泵、鈦泵的預抽泵用，可用于電真空器件制造，如電子管、電視顯像管等，醫療分析儀器，尤其是奧化鋰、空調、冰箱等制冷行業。
2、 泵在環境溫度5℃-40℃范圍內，該型泵進口壓強為1.33×10.3Pa的條件下，允許長期連續運轉，被抽氣體相對溫度大于90%或被抽容器含有較多水蒸氣和水份時，應開氣鎮閥。
3、 泵不適應于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體以及含氧過高的，有爆炸性的，有毒氣體。泵不得做壓縮泵或輸送泵用。
三、 結構原理說明：
2XZ-B型旋片式真空泵系雙極高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏地心裝在泵身腔內的轉子，及轉子內的旋片，轉子帶動旋片旋轉時，旋片借離心力和旋片彈簧力緊貼腔壁，把進、排氣口隔開來，并使進氣腔容積周期性擴大而吸氣，排氣容積則周期性地縮小而壓縮氣體，借壓縮氣體和油推開排氣閥排氣，從而獲得真空。
2XZ-B型泵裝有氣鎮閥，氣鎮閥經特殊設計，有油箱內高溫氣體和油箱外室溫氣體均可滲入氣兩種功能，使之抽除水蒸氣能力大大提高。其作用是向排氣腔沖入一定量空氣以降低排氣壓力中的蒸汽分壓強，當其低于泵溫下的飽和蒸汽時，即可隨意沖入空氣排出泵外，而避免凝結在泵油中，具有延長泵油使用時間和防止泵油混水的作用。但氣鎮閥打開時，極限真空將有所下降，溫升也有所提高，但仍保持較高的極限真空。
2XZB型具有體積小、重量輕、噪音低、起動方便等優點，并采用國際同類產品設計，尤其是噪聲達到了國際同類產品的指標。同時設計油泵裝置，強制壓力進油潤滑，克服通大氣不能工作缺點。此外，還有防止返油的機構可靠，停泵永不返油，避免安裝電磁充氣閥。密封件均采用氟橡膠，保證不漏油。

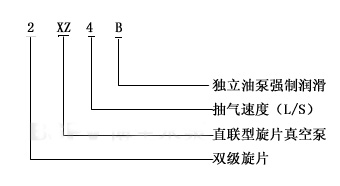

二、型號說明：
三、性能參數：
|
泵型號 |
單位 |
2XZ-4B |
2XZ-6B |
2XZ-8B |
2XZ-15B |
||
|
項目 |
|||||||
|
抽氣速率 |
L/s |
4 |
6 |
8 |
15 |
||
|
極限壓力 |
分壓力(關氣鎮) |
Pa |
6×10-2 |
6×10-2 |
6×10-2 |
6×10-2 |
|
|
總壓力(關氣鎮) |
Pa |
6×10-1 |
6×10-1 |
6×10-1 |
6×10-1 |
||
|
分壓力(開氣鎮) |
Pa |
6×10-1 |
6×10-1 |
6×10-1 |
6×10-1 |
||
|
總壓力(開氣鎮) |
Pa |
9×10-1 |
9×10-1 |
9×10-1 |
9×10-1 |
||
|
噪音(關氣鎮) |
dB（A） |
60 |
60 |
70 |
70 |
||
|
工作溫度 |
℃ |
80 |
80 |
85 |
85 |
||
|
電壓 |
電壓 |
V |
380 |
380 |
380 |
380 |
|
|
功率 |
KW |
0.55 |
0.75 |
1.1 |
1.5 |
||
|
轉速 |
r/min |
1420 |
1420 |
1420 |
1400 |
||
|
重量 |
Kg |
30 |
40 |
70 |
80 |
||
|
外形尺寸 |
mm |
512×196×332 |
542×196×332 |
646×236×412 |
706×236×412 |
||
